1、说明

       该喷头适用于装饰豪华、外观亮丽的场所。例如高级宾馆、豪华酒楼、商场、娱乐中心等。也可安装在人流密集、货物搬运频繁、随时可能碰撞到外露喷头或要求避免人为因素而误动作的场所。

      产品标准：GB5135.1 《自动喷水灭火系统  第1部分:洒水喷头》

      设计规范：GB50084 《自动喷水灭火系统设计规范》

      验收规范：GB50261《自动喷水灭火系统施工及验收规范》

2、特点

      该产品由洒水喷头、螺套座 、外罩座 、外罩盖组成。喷头和螺套座一起安装在管网的管路上，再安装外罩。外罩座和外罩盖由易熔合金焊接成一体。当火灾发生时，环境温度升高，达到易熔合金的熔点时，外罩盖自动脱落，随着温度的继续升高，罩内喷头的动作元件动作，从而开启喷头自动喷水。

3、技术性能

      (1)公称口径：Φ15mm；接口螺纹：R₂1/2″

      (2)流量系数：K=80

      (3)额定工作压力：1.2MPa

      (4)安装方式：下垂

      (5)灵敏度：Φ3mm（快速响应）、Φ5mm（特殊响应）、易熔合金（快速响应）

      (6)喷头额定动作温度及色标：

注：外罩盖板表面不可涂覆。

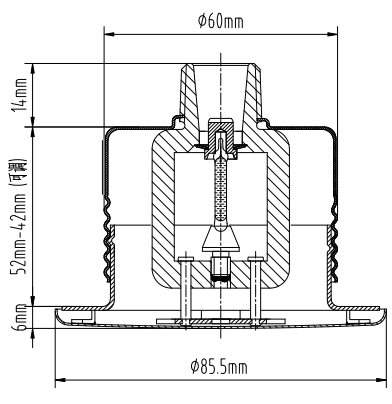

4、产品结构及外形尺寸

• K ZSTDY 15-68℃（φ3mm玻璃球）
• KY ZSTDY 15-68 ℃
• RC ZSTDY 15-93℃（φ5mm玻璃球）
• ZSTDY15-68℃（φ5mm玻璃球）
